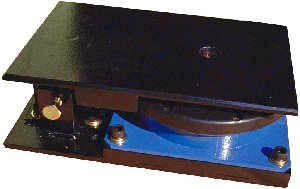

密封式空気ばね+制振装置

マルチエアダンパー

本装置はプレス機用に開発した防振装置です。独自の制振器により低速運転時における共振による大揺れを減少させ低速から高速運転まで、広い範囲で十分な防振効果を発揮できる簡易型防振装置です。

■特長
・強固な構造で安全性、安定性が良い。
・低い固有振動数で優れた防振効果を発揮できる。
・減衰性能大。
・制振器により低速から高速まで広範囲に使用できる。
・レべル調整ができる。
・エアホース配管不要。
・取り付け保守が簡単。
・各種とも高さ一定のため組合せ自由なセパレートタイプ。
・低価格。
・プレス機のみならず、様々な機械に使用可能。

■用途
●工作機械
旋盤、フライス盤、形削り盤、ブローチ盤、ボール盤、ホブ盤、中ぐり盤、自動盤、研削盤、のこ盤、スロッタ、ジグボーラ、ジググラインダ、その他
●鍛圧機械
機械プレス、ベンダー、シヤリング、鍛造プレス、ハンマー、板金加工機、リベッタ、その他
●産業機械
射出成形機、ロール、クラッシャ、コンプレッサ、ブロア、各種木工機械、各種建設土木機械、発電機、食品加工機、印刷機、線材加工機、包装機械、ポンプ、織機、ディーゼル機器、その他

■構造
バルブよりエア(4.5kgf/cm2以下)を封入し高さを136mmに調整するのみで簡単に使用できます。

■仕様
形式 使用荷重範囲(kgf) 固有振動
数[Hz]
寸法[mm]
下限 上限
KMAD-600 400 600 3〜4 200 310 M12 136
KMAD-1000 600 1000 3〜4 250 390 M16
KMAD-2000 1000 2000 3〜4 350 490 M16
右図 1:上プレート 2:空気ばね 3:制振器 4:下プレート
注)固有振動数は内圧によって変化します。

●標準部品******機械固定ボルト、平座がね、エアチャック(4台1組で1個)
●オプション****エアゲージ、オイルカバー
